硬质合金直槽阶梯钻/成型钻铰刀

可用生态： CNC立式加工中心、CNC卧式加工中心、CNC镗铣床等大部分数控机床

来报价：根据产品要求再议

交货期：不涂层5-7天，涂层10-15天

规格尺寸：定制

关闭程序

产品咨询

客服热线：170-3166-0888

硬质的合金属阶梯性打磨钻优缺点：

在大阳城娱乐入口的非标刀具定做中技术十分成熟，作为非标刀具厂家的大阳城娱乐入口建议可以在可能的情况下尽量使用这样的产品；

它可能只为你从而提高孔的面水平；

还同时也可以让你不断提高手工加工错误率；

钻铰一个性达到。

直槽阶梯钻主要加工材料:

球墨铸件、灰口铸件、铝金属、铜等。

直槽梯阶钻基本处理好产品：

适用于油缸行业内、车子零、电子元器件、医学、机人、水利工程自动化设备等。

直槽台阶钻制造技术基本特征:

1．台阶孔、多台阶,、与倒角一遍达成；

2．横刃修正的采取通常情况采取标淮打磨；

4．内冷和外冷选定；

5．柄径型号规格主要包括DIN6535HA h6；

6．涂覆必选；

3．直槽。

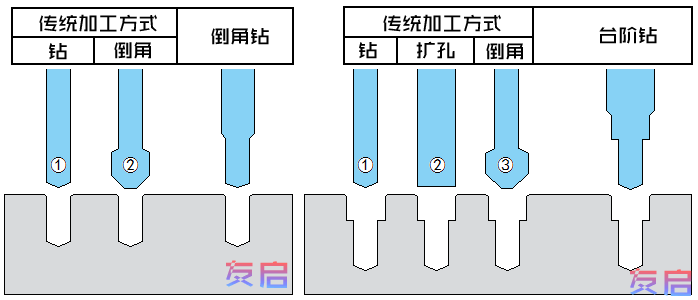

硬质合金台阶麻花钻加工示意图，与传统孔加工优势对比

非标刀具

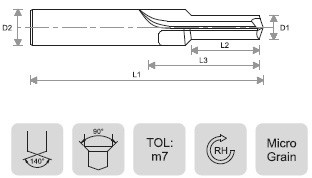

合金材料梯阶抛光处理钻麻花钻规格技术参数技术参数

规格型号	FOR TAP	幽径直徑	小径槽长	槽全长	总长长度	柄部直径
规格型号	Size	D1	L2	L3	L1	D2
YOU-BSD-86-M3A	M3A	2.5	8.8	20	62	6.0
YOU-BSD-86-M3B	M3B	2.75	8.8	20	62	6.0
YOU-BSD-86-M4A	M4A	3.3	11.4	20	62	6.0
YOU-BSD-86-M4B	M4B	3.65	11.4	20	62	6.0
YOU-BSD-86-M5A	M5A	4.2	13.5	26	66	6.0
YOU-BSD-86-M5B	M5B	4.65	13.5	28	66	6.0
YOU-BSD-86-M6A	M6A	5.0	16.5	34	79	8.0
YOU-BSD-86-M6B	M6B	5.55	16.5	34	79	8.0
YOU-BSD-86-M8A	M8A	6.8	21.0	47	89	10.0
YOU-BSD-86-M8B	M8B	7.4	21.0	47	89	10.0
YOU-BSD-86-M10A	M10A	8.5	25.5	55	102	12.0
YOU-BSD-86-M10B	M10B	9.35	25.5	55	102	12.0
YOU-BSD-86-M12A	M12A	10.2	30.0	60	107	14.0
YOU-BSD-86-M12B	M12B	11.2	30.0	60	107	14.0
YOU-BSD-86-M14A	M14A	12.0	34.5	65	115	16.0
YOU-BSD-86-M14B	M14B	13.2	34.5	65	115	16.0
YOU-BSD-86-M16A	M16A	14.0	38.5	73	123	18.0
YOU-BSD-86-M16B	M16B	15.1	38.5	73	123	18.0
YOU-BSD-86-M18A	M18A	15.5	43.5	79	131	20.0
YOU-BSD-86-M18B	M18B	16.0	43.5	79	131	20.0
YOU-BSD-86-M20A	M20A	17.5	47.5	89	147	22.0
YOU-BSD-86-M20B	M20B	18.9	47.5	89	147	22.0
YOU-BSD-86-M22	M22	19.5	51.5	90	149	24.0
YOU-BSD-86-M24	M24	21.0	56.5	97	152	26.0
YOU-BSD-86-M27	M27	24.0	62.5	103	160	30.0
YOU-BSD-86-M30	M30	26.0	70.0	110	170	33.0
